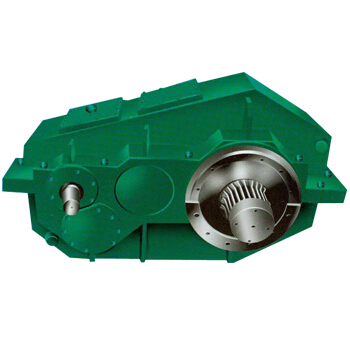

產品名稱：點線嚙合齒輪減速機
產品類別：圓柱齒輪減速器（中硬齒面減速機）系列
產品型號：


一、概述　


　點線嚙合齒輪傳動式一種全新的傳動型式，1999年9月被列為國家“九五”重點科技推廣項目。點線嚙合齒輪是繼漸開線齒輪、圓弧齒


輪以后出現的又一種新的齒輪。DQJ、DQJD系列點線嚙合齒輪減速機。


　　點線嚙合齒輪減速機基本特點是：


　?。?） 國際先進的技術水平；


　?。?） 突出的優點；


　?。?） 高的性能價格比；


　?。?） 長使用壽命，高可靠性。


二、應用范圍
　　 （1） 齒輪圓周速度小于等于16m/s ；


　?。?） 高速軸轉速小于等于1500r/min；


　?。?） 工作環境溫度為-40℃~+50℃；


　?。?） 可正反兩向運轉。


　　適用于起重運輸、冶金、化工和輕工等各種機械設備的活動機構中。


三、性能特點
　　 1. 承載能力高，比同樣的漸開線的線嚙合和凹齒減速機提高1~2倍，傳遞相同功率，規格可以小2檔，重量可減少近一半。


　　2. 齒輪具有可分性，中心距誤差和切齒深度誤差不影響傳動和強度。


　　3. 強度高，在普通的制造精度下容易達到100%的齒寬接觸。


　　4. 噪聲低，由于齒輪輪齒嚙合同時存在端面重合度和軸向重合度，故總重合度大，接觸精度高，運轉平穩，噪聲可比通精度的漸開


線齒輪減速機低5-10dB（A）。


四、型號、安裝型式
　　 4.1 型號


　　減速機分為底座式和三支點支承式兩類，各有三種結構型式、


　　R型----二級、S型----三級和RS型----二、三級結合型，總計6個系列。


　　底座式：DQJRD、DQJSD、DQJRSD


　　三支點支承式：DQJR、DQJS、DQJRS


　　4.2 安裝型式


　　DQJRD、DQJSD、DQJRSD型采用地腳安裝。


　　DQJR、DQJS、DQJRS型采用三支點支承安裝，允許有臥式W和立式L兩種方式。
